منطق روش شبکه الیاف چیست؟
در این روش، نوارهای شبکه ساختهشده از الیاف شیشه یا کربن روی سطح دیوار قرار میگیرند و نازککاری روی آن اجرا میشود. سازوکار خمش دیوار بهصورت یکطرفه در راستای قائم در نظر گرفته میشود؛ بنابراین پیوست اعلام میکند در این روش وادار لازم نیست و محدودیت طولی متداولِ روش وادار مطرح نیست. البته لبههای دیوار و کنار بازشوها همچنان به نوار شبکه و جزئیات مهار نیاز دارند.

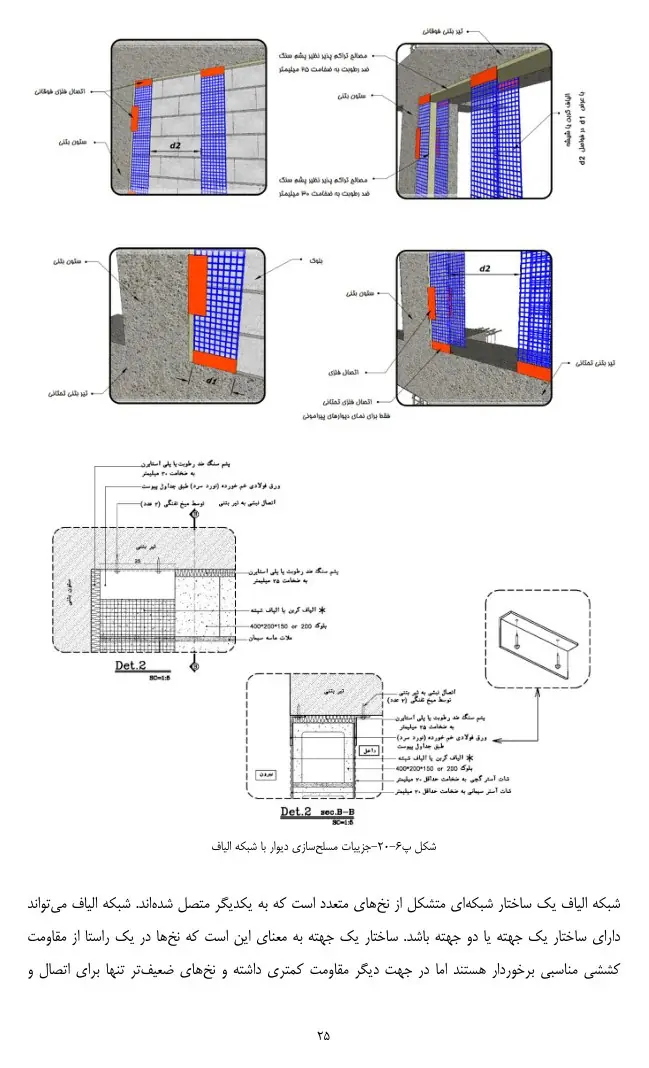

نوارها و جزئیات لبهها
پیوست توضیح میدهد که شبکه پس از قرارگیری روی دیوار با لایههای نازککاری پوشانده میشود. مهار خارج از صفحه در بالا و پایین دیوار با نبشی انجام میشود، اما نازککاری نباید روی نبشی بهگونهای اجرا شود که حرکت داخل صفحه را مسدود کند. اگر پایین دیوار حداقل ۵۰ میلیمتر داخل کفسازی قرار گیرد، طبق متن پیوست نیاز به نبشی پایینی وجود ندارد.
انتخاب نوع شیشه: AR یا E؟
برای نازککاری سیمانی، پیوست استفاده از الیاف شیشه مقاوم به قلیا (AR-Glass) با مقاومت تسلیم بیش از ۱۰۰۰ مگاپاسکال را مناسب میداند. برای نازککاری گچی، استفاده از E-Glass با همان مقاومت تسلیم مجاز بیان شده است. همچنین شبکه الیاف کربن با مقاومت تسلیم بیش از ۳۰۰۰ مگاپاسکال بهعنوان جایگزین مطرح شده است.
مقدار الیاف و مشخصات شبکه
پیوست مقدار مورد نیاز الیاف را با توجه به مشخصات محصول، برای استفاده نواری حداقل ۱۰۰ گرم بر مترمربع و برای استفاده سرتاسری ۵۰ گرم بر مترمربع در هر سمت دیوار بیان میکند. شبکه میتواند یکجهته یا دوجهته باشد؛ در شبکه یکجهته، جهت قوی باید مبنای باربری قرار گیرد.
کنترل کیفیت مش فایبرگلاس

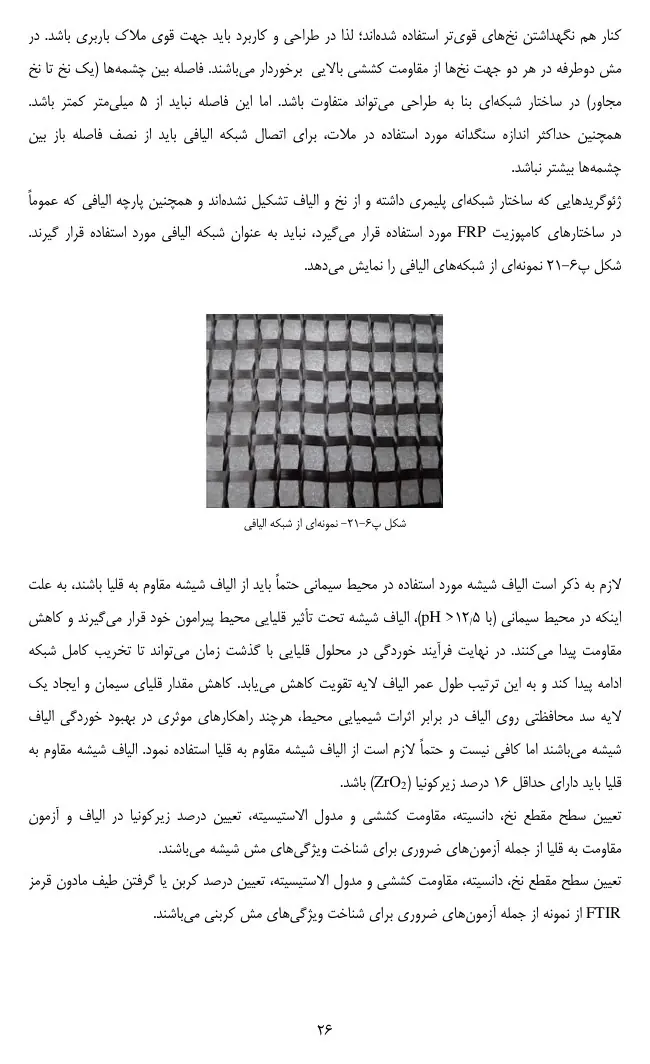

پیوست برای شبکه شیشهای مورد استفاده در محیط سیمانی بر مقاومت قلیایی تأکید میکند و حداقل ۱۶ درصد زیرکونیا (ZrO₂) را برای AR-Glass بیان میکند. همچنین آزمونهایی مانند سطح مقطع نخ، دانسیته، مقاومت کششی، مدول الاستیسیته، درصد زیرکونیا و آزمون مقاومت به قلیا را برای شناخت ویژگیهای مش شیشه ضروری میداند.
چکلیست خرید مش برای والمش
- نوع محیط: سیمانی یا گچی
- گواهی AR-Glass و درصد زیرکونیا برای محیط سیمانی
- مقاومت کششی/تسلیم اعلامشده در دیتاشیت
- گرماژ و آرایش نواری یا سرتاسری پروژه
- ابعاد چشمه و سازگاری آن با دانهبندی ملات
- یکجهته یا دوجهته بودن شبکه و جهت نصب
اطلاعات مهم شکلها بهصورت متن قابل ایندکس
برای اینکه اطلاعات فنی فقط داخل تصویر باقی نماند، نکات اصلی شکلهای این مقاله در ادامه به متن HTML تبدیل شدهاند:
- در روش شبکه الیاف، خمش دیوار یکطرفه در راستای قائم در نظر گرفته میشود و پیوست بیان میکند در این سیستم وادار حذف میشود و محدودیت طول دیوار از این جهت مطرح نیست.
- نوارهای شبکه شیشه یا کربن روی دیوار قرار میگیرند و لایه نازککاری/پلاستر روی آن اجرا میشود؛ در لبهها و کنار بازشوها نوار شبکه اهمیت ویژه دارد.
- برای محیط سیمانی AR-Glass و برای محیط گچی E-Glass با مقاومت تسلیم ذکرشده در پیوست مطرح شدهاند؛ AR-Glass باید حداقل ۱۶ درصد زیرکونیا داشته باشد.
- فاصله چشمه شبکه نباید کمتر از ۵ میلیمتر باشد و حداکثر اندازه سنگدانه ملات باید از نصف فاصله باز چشمه بیشتر نباشد.
| محیط/شبکه | الزام منتخب | کاربرد |
|---|---|---|
| پلاستر سیمانی | AR-Glass با مقاومت تسلیم بیش از ۱۰۰۰ MPa | شبکه شیشه مقاوم به محیط قلیایی |
| پلاستر گچی | E-Glass با مقاومت تسلیم بیش از ۱۰۰۰ MPa مجاز دانسته شده است | محیط غیرسیمانی مطابق شرایط پیوست |
| شبکه کربن | مقاومت تسلیم بیش از ۳۰۰۰ MPa | بهعنوان جایگزین شبکه شیشه در روش ذکرشده |
| AR-Glass | حداقل ۱۶٪ زیرکونیا | کنترل مقاومت قلیایی |
| فاصله چشمه | کمتر از ۵ میلیمتر نباشد | هماهنگی با نفوذ و درگیری ملات |
سوالات متداول تخصصی
برای والمش در پلاستر سیمانی چه نوع الیافی مناسب است؟
پیوست ششم برای محیط سیمانی الیاف شیشه مقاوم به قلیا AR-Glass با مقاومت تسلیم بیش از ۱۰۰۰ مگاپاسکال را مطرح میکند.
حداقل زیرکونیای AR-Glass طبق پیوست ششم چقدر است؟
پیوست ششم حداقل ۱۶ درصد زیرکونیا را برای الیاف شیشه مقاوم به قلیا بیان میکند.
آیا ژئوگرید را میتوان بهجای شبکه الیاف استفاده کرد؟
پیوست ششم تصریح میکند ژئوگریدهای پلیمری که از نخ و الیاف تشکیل نشدهاند و پارچههای FRP نباید بهعنوان شبکه الیافی این روش استفاده شوند.
از مطالعه تا برآورد و استعلام پروژه
برای تبدیل اطلاعات این مقاله به تصمیم اجرایی، مسیر زیر را ادامه دهید.
منبع اصلی مقاله
این مقاله فقط بر مبنای فایل بارگذاریشده «پیوست ششم استاندارد ۲۸۰۰ - ویرایش چهارم - طراحی لرزهای و اجرای اجزای غیرسازهای معماری» تدوین شده است. متنها بازنویسی و کاربردی شدهاند و تصاویر از خود PDF استخراج شدهاند.
مشاهده PDF پیوست ششم استاندارد ۲۸۰۰ ↗در اختلاف احتمالی، متن رسمی آخرین ویرایش استاندارد، نقشههای مصوب و نظر مهندس طراح/محاسب ملاک است. مثالها و ابعاد موجود در شکلها باید در بستر بند مربوط و شرایط همان پروژه تفسیر شوند.
