خلاصه سریع
چرا نما در پیوست ششم جداگانه دیده شده است؟
نماهای داخلی و خارجی به تغییرشکل سازه حساساند. نمای چسبانده ممکن است بهدلیل تغییرشکل لایه زیرین ترک بخورد یا در اثر شتاب از صفحه جدا شود. به همین دلیل پیوست ششم، اتصال دیوار پشتیبان به قاب و اتصال خود نما به دیوار را بهصورت هماهنگ میبیند.
نمای چسبانده
نمای سنگی، آجری، سرامیکی چسبانده و برخی نماهای سیمانی مسلحشده با مش الیاف در این گروه قرار میگیرند. در محل عبور نما از روی ستون، پیوست استفاده از مواد پرکننده مانند پشم سنگ را برای جلوگیری از چسبیدن نما به ستون مطرح میکند. همچنین در تراز طبقات باید درز انقطاع نما دیده شود.
نمای مهارشده
نماهای آجری و سنگی مهارشده، سرامیک خشک، کامپوزیت، شیشه و پانلهای پیشساخته در دسته نماهای مهارشده قرار میگیرند. اتصالات این نماها باید وزن نما و بارهای لرزهای داخل صفحه، خارج صفحه و قائم را تحمل کنند. پیوست برای کاهش اثر جابهجایی سازه، نمونه اتصالات لوبیایی و لغزشی را نیز مطرح میکند.
نمای آجری و سنگی

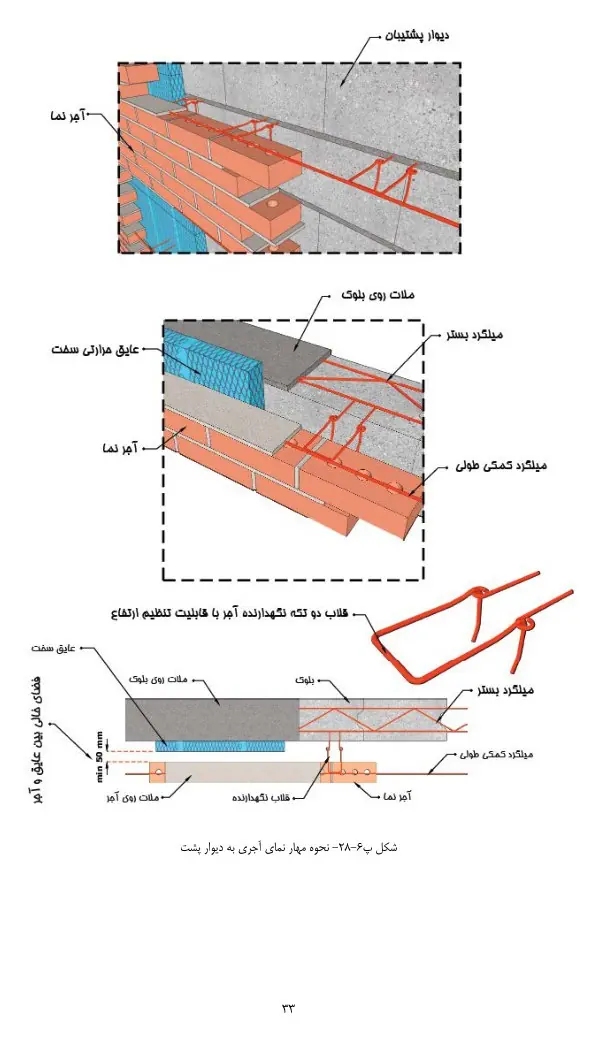

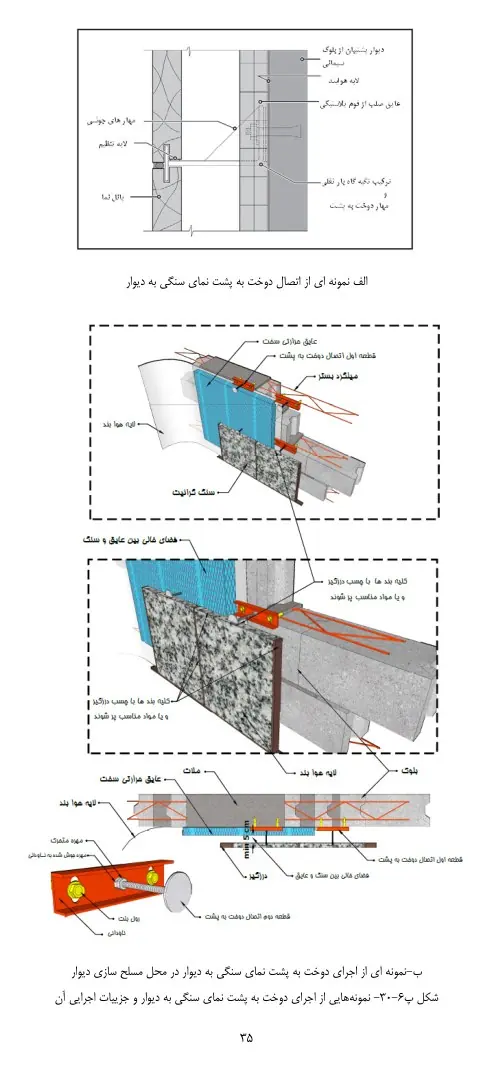

در نمای آجری، پیوست توصیه میکند در ترازهایی که دیوار پشتیبان مسلح شده است، نما نیز با بست به دیوار پشت مهار شود و میلگرد افقی در لایه نما در نظر گرفته شود. برای نمای سنگی نیز بستهای دوخت به پشت سنگ و جزئیات اتصال به دیوار پشتیبان نمایش داده شده است.
هماهنگی با دیوار پشت
در طراحی و اجرا
- ابتدا روش جداسازی خود دیوار پشت از قاب را مشخص کنید.
- سپس اتصال نما را طوری انتخاب کنید که این جداسازی را از بین نبرد.
- در تراز طبقات درز لازم در نما را حفظ کنید.
- اتصال نما به دیوار را با نوع مصالح نما و وزن آن هماهنگ کنید.
- جزئیات عایق حرارتی و رطوبتی را همزمان با مهار نما حل کنید.
اطلاعات مهم شکلها بهصورت متن قابل ایندکس
برای اینکه اطلاعات فنی فقط داخل تصویر باقی نماند، نکات اصلی شکلهای این مقاله در ادامه به متن HTML تبدیل شدهاند:
- نمای چسبانده به تغییرمکان حساس است و میتواند داخل صفحه ترک بخورد یا در اثر شتاب، خارج از صفحه جدا شود.
- در محل عبور نما از مقابل ستون، باید از چسبیدن نما به ستون جلوگیری شود و در تراز طبقات برای نما درز جداسازی پیشبینی شود.
- در نمای آجری، بست اتصال به دیوار پشت و تقویت در ترازهای مسلحسازی نمایش داده شده است؛ در نمای سنگی نیز دوخت و بست پشت سنگ در دیتیلها دیده میشود.
سوالات متداول تخصصی
نمای چسبانده در زلزله چه آسیبهایی دارد؟
پیوست ششم به ترک داخل صفحه و جداشدگی یا بیرونافتادگی خارج از صفحه ناشی از تغییرشکل بستر و شتاب اشاره میکند.
آیا نما باید در تراز طبقات درز داشته باشد؟
برای نماهای چسبانده، پیوست اجرای درز انقطاع در تراز تیر یا دال طبقات را مطرح میکند تا حرکت دیوار و قاب به نما منتقل نشود.
نمای مهارشده چه بارهایی را باید تحمل کند؟
اتصالات نمای مهارشده باید بار ثقلی وزن نما و بارهای لرزهای داخل صفحه، خارج صفحه و قائم را تحمل کنند.
از مطالعه تا برآورد و استعلام پروژه
برای تبدیل اطلاعات این مقاله به تصمیم اجرایی، مسیر زیر را ادامه دهید.
منبع اصلی مقاله
این مقاله فقط بر مبنای فایل بارگذاریشده «پیوست ششم استاندارد ۲۸۰۰ - ویرایش چهارم - طراحی لرزهای و اجرای اجزای غیرسازهای معماری» تدوین شده است. متنها بازنویسی و کاربردی شدهاند و تصاویر از خود PDF استخراج شدهاند.
مشاهده PDF پیوست ششم استاندارد ۲۸۰۰ ↗در اختلاف احتمالی، متن رسمی آخرین ویرایش استاندارد، نقشههای مصوب و نظر مهندس طراح/محاسب ملاک است. مثالها و ابعاد موجود در شکلها باید در بستر بند مربوط و شرایط همان پروژه تفسیر شوند.
